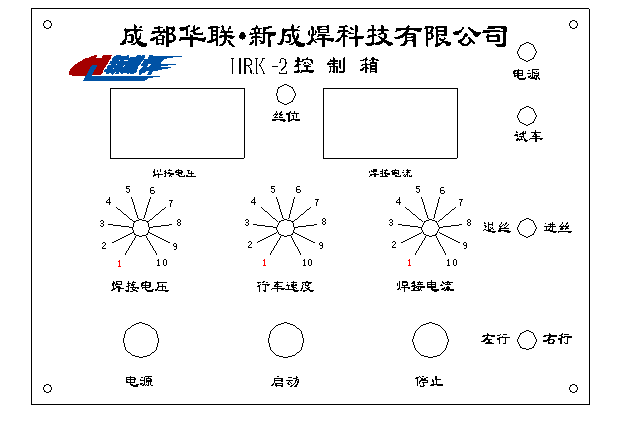

控制箱面板（见下图）操作简介：
电源开关：切断或接通控制箱电源。
焊接/调整开关：设置控制箱工作状态。焊接时置于焊接位置，进退丝时置于调整位置。
进丝按钮：按下该扭，焊丝送进。送丝时若焊丝与工件接触，送丝将自动停止。
启动按钮：启动焊接电源同时焊丝送进。
停止/退丝按钮：焊接状态时按下该扭熄弧停焊，非焊接状态时按下该扭焊丝退出。
焊接电压、焊接电流调节扭用于调整焊接规范。
左行/右行选择扭与行车速度调节扭在电渣焊时功能无效。
状态指示灯：指示焊机工作状态。丝位指示灯亮时，表示焊丝或熔嘴已与工件接触，控制箱自动停止送丝。利用此功能可方便的调接焊丝预伸出长度，或熔嘴与工件的相对距离。
